要想用SU建好曲面模型,这几招你得懂!

2019-12-11 16:57| 发布者: 瞬息千里| 查看: 7764| 评论: 4

摘要: 星期四都到了星期五还远吗这周可有学到点什么今天给大家分享一个典型曲面建模的案例一起来看看吧具体步骤前几日有人问小吧这个怎么建图片来自网络,侵删话不多说跟着一起来建一建吧。1、绘制一个圆,请注意SketchUp ...

星期四都到了星期五还远吗

这周可有学到点什么

今天给大家分享一个典型曲面建模的案例

一起来看看吧








具体步骤


前几日有人问小吧这个怎么建


图片来自网络,侵删


话不多说跟着一起来建一建吧。

1、绘制一个圆,请注意SketchUp中的圆都是多边形, 边数越多越显得圆滑,所以请调整合适的边数。



2、使用顶点编辑(SUAPP编号263)选中XY轴上的点,记住一定要设置合适的软半径。选中后向Z轴上方拉伸。



按住Shift将曲线适当放大一点。



3、在绘制一个小点的圆,移动到合适高度,然后在向上复制一个。



4、把波浪曲线选中,通过贝兹曲线(SUAPP编号96)转为固定段数多段线。



5、将两个圆向外偏移一点形成两个新圆,同时也将波浪曲线向上复制一个。



6、选中下方的曲线和里面的两个圆进行曲线放样(SUAPP编号427),注意选择合适的曲线函数方式。并选择以虚拟矩形模式生成表皮





7、在视图中打开虚显隐藏物体,敲黑板重点来了。要如何选中斜向的线条,找到四边面工具(SUAPP编号71),在模型中点击一个线条,先点击选择循环边,在点击选择环形边,最后点击扩大选区。然后使用反向选择(SUAPP编号40),只选择线(SUAPP编号3)这不就把斜线选出来了吗?



8、Ctrl+X把线剪切然后原位粘贴就好了,记得拖到一边创建群组



9、把选出来的斜线用焊接曲线(SUAPP编号436)焊接起来。

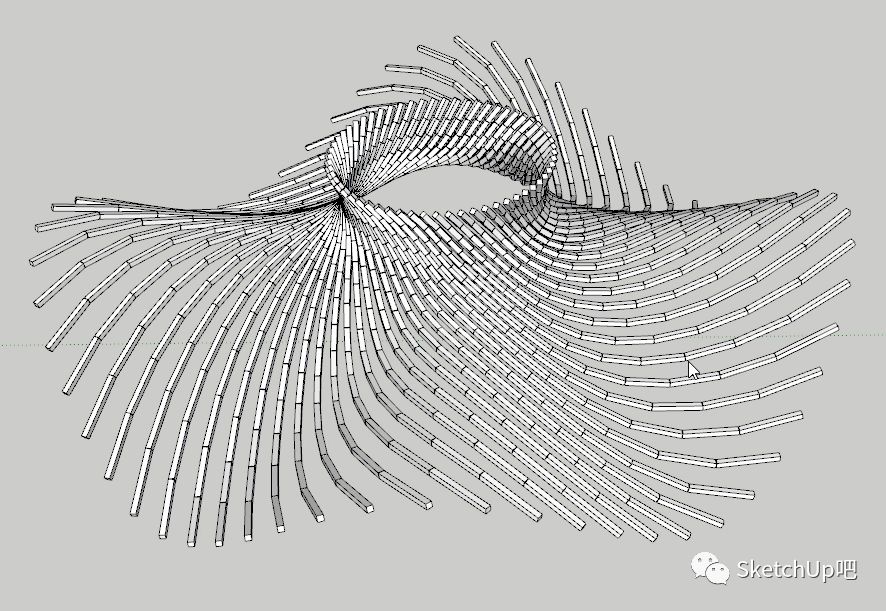

10、把线条选中使用线转方柱(SUAPP编号271),自己看下嘛,弄出来的是啥子东西,一节一节的。



这里分享个小技巧:像这样的曲线想转为方柱,可以使用线转圆柱(SUAPP编号148),把截面设置为4就可以了,最后柔化下就好了。



11、另一些还是同样方法处理,然后把他们组合起来,在添加点细节填个颜色就好了,是不是很简单呢。很多曲面建模都会用到今天提到的方法,大家要好好复习下哟~







建模视频


视频录制:SketchUp吧-瞬息千里




完整视频复制下方链接进行观看
www.sketchupbar.com/ke/88




本文使用插件来自
SUAPP3.4中文云端插件库(专业版)插件下载地址www.suapp.me更多视频教程欢迎锁定SketchUp吧超级讲吧】栏目www.sketchupbar.com/ke
