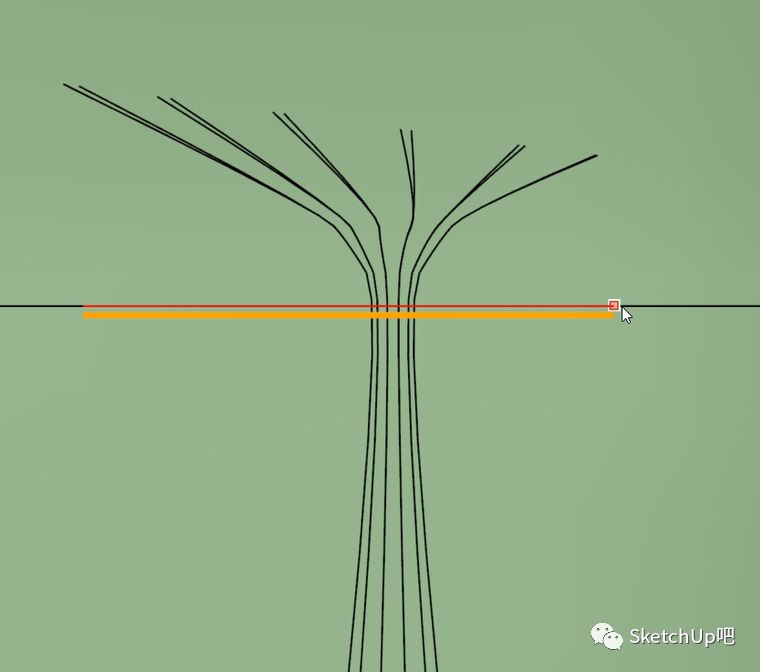

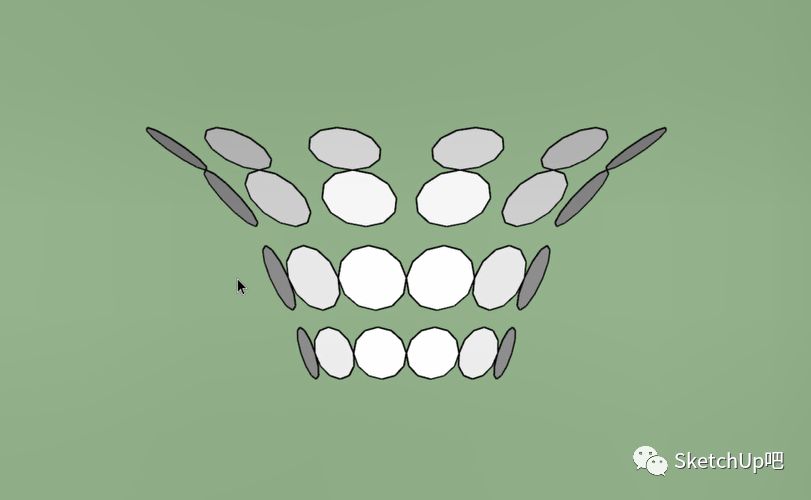

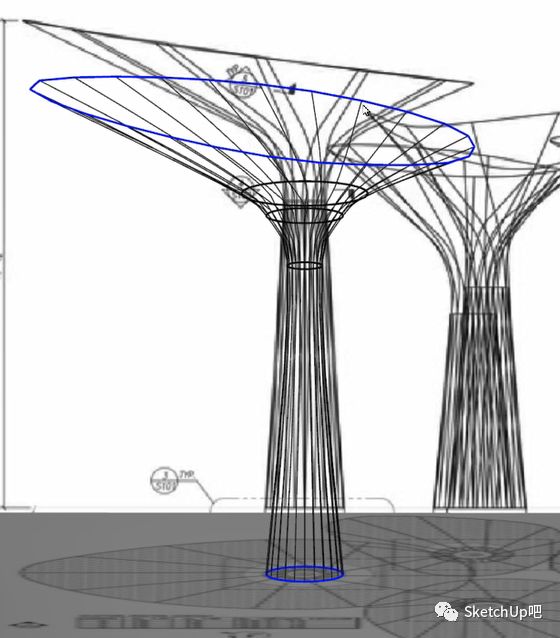

嗨~大噶吼 小吧被表扬了 好开心啊 真是开心不过三秒 美妆、吃播啥的让我出道我还挺高兴 SU建模主播??? 我的脸还露不露了? 老板你这让我很尴尬啊 不过还是YY了一下万人观看的盛况 想什么呢 还是先来看看今天的建模吧 图片来源:archdaily 上面是小吧建的 怎么样 还原度还算可以吧 接着就来和小吧一起学习啊 视频教程 老规矩 首先奉上 小姐姐讲解的带字幕教程 www.sketchupbar.com/ke/119 视屏录制:SketchUp吧—弹指神通 图文教程 首先使用圆形工具画圆,钢柱一共有24根,我们就将边线数量设置为24 接着再画最外层的轮廓,这里使用【贝兹曲线】SUAPP编号96中的样条曲线来绘制,画好之后调整控制点,到合适的位置 接着就把面删除掉,然后就参考立面图,把这些边线移动到合适的位置 画一条参考线,然后将参考线和中间的3条轮廓线复制一份出来,后面有用 接着我们就要开始放样了,放样之前记得调整一下固定段数多段线,这里调整为24 全选线条,使用【曲线放样】SUAPP编号427进行放样 这里已经放样出来了,但是形状不对,需要调整一下,我们换成单一F—样条曲线连接,这样就对了 这次放样我们准备来做钢柱,所以这里点击仅生成表面纵向线段 纵向上的线条就出来了,这两张参考图可以删除了,接着再把它复制一份出来 然后我们就来做钢柱,先把复制出来的部分整体成组,然后进入到群组内部,全选线条,使用【批量焊接】SUAPP编号408将线段全部焊接 然后每隔一段选中一段,ctrl+x将线段进行剪切,退出群组,将线段定点粘贴出来 再把线段成组,方便选择,我们在参考线的位置再描一条,然后把参考线和定点粘贴出来的线段移动到旁边 这样呢,一边是长钢柱所需要的的线段,一边是短的所需要的 既然是短的就需要裁掉一部分,先用铅笔工具画出裁剪的参考线 然后使用【对象切割】SUAPP编号298中的对象切除把多余的部分切除掉,这里注意方向,橘红粗线的朝向是保留的部分,上面就切除掉了,删除参考线 接着我们来处理长钢柱的线段,先把不需要的圆环删除,然后选中竖向线条使用【线转圆柱】进行转换,长钢柱就生成了,然后同样的方式把顶部的一圈生成圆柱 再来同样的方式生成短的钢柱,然后根据参考线将两部分合并 知道你看累了 休息一下 做个体操怎么样 小吧为了你们的健康真的是操碎了心啊 做操结束 学习继续 钢柱的部分我们做好了,接着我们来做格栅的部分,同样先放样,得到面,然后进行切割,保留需要的部分 接下来我们就来确定圆形的位置,圆柱位置是没有圆片的,我们可以把面移动到钢柱的位置,参考钢柱的位置来确定 接着我们使用【三线工具】SUAPP编号179中的绘制法线来画面的垂线,来确定圆片的位置,可以随意一点,不用太整齐 接着隐藏曲面,然后将所有的直线转换为统一的组件,这里使用【批转组件】SUAPP编号242中的线转组件 然后进入到其中一个组件,使用【路径垂面】SUAPP编号177中的圆形垂面画垂直于直线的圆 圆在组件的外部,我们把它进行剪切,定点粘贴进组件的内部,这样圆就画好了,直线就可以删除了 我们进入组件,把内部的圆组件炸开,接着我们就可以调整大小和角度了 全选组件,使用【随机选择】SUAPP编号157,输入选择的比例 接着使用【多重缩放旋转】SUAPP编号273中的随机缩放旋转,输入最小和最大的比例因子数值 刚刚选中的圆片就在这个范围内进行的缩放,我们可以多操作几次,直到满意为止 接着把圆复制一份出来,再显示曲面 接着选中左边的所有圆片成组,再将组件设为唯一,进入圆片组件,进行推拉 两面都进行推拉,与曲面面完相交即可,全选后进行模型相交 隐藏圆片群组,炸开曲面,圆形就在曲面上了 接着将面成组,进入群组,选中面,【反向选择】SUAPP编号40选中圆片和线段,【增强选择】SUAPP编号3直选面选中圆片面后删除 将复制出来的圆片移动回去,选中所有圆片组件,再次使用随机选择,使用【批量变形】SUAPP编号301中的批量旋转进行旋转,选择中点作为基点,选择绿轴为对称轴,输入角度回车键即可 圆片就旋转好了,再重复操作几次,满意为止 接着将最早复制出的轮廓线右键转化为固定段数多段线,段数为12 接着进行曲线放样,将段数修改为2 柔滑值调到0得到结构线 将所有的面转化为组件,然后在组件里画圆,删除多余的部分 合并所有部分,接着贴上格栅材质和颜色就可以了 本文使用插件来自 SUAPP3.4中文云端插件库(专业版) 插件下载地址 www.suapp.me 更多视频教程欢迎锁定SketchUp吧 【超级讲吧】栏目 www.sketchupbar.com/ke |
